Map TV
Forfatter: Lars Klindt
Dette er vejledningen til anvendelse af ”Map Connect – Map TV. Map TV er et tilkøbsmodul til Map Connect og kan konfigureres til at indeholde integration til Geopartners Cloud COnnect eller en alternativ udbyder af kloak TV -videofilm og -PDF rapporter. Map TV er optimeret til brug ved af Cloud Connect med indbyggede lag til kvalitetssikring og visning af tv strækninger med registreret TV og brøndrapporter, hvor der ikke forefindes en fysisk videofilm og/eller pdf rapport. Opsætningen der indeholder standard lag til visning i Map Connect, leveres af Geopartner eller efter nærmere aftale.

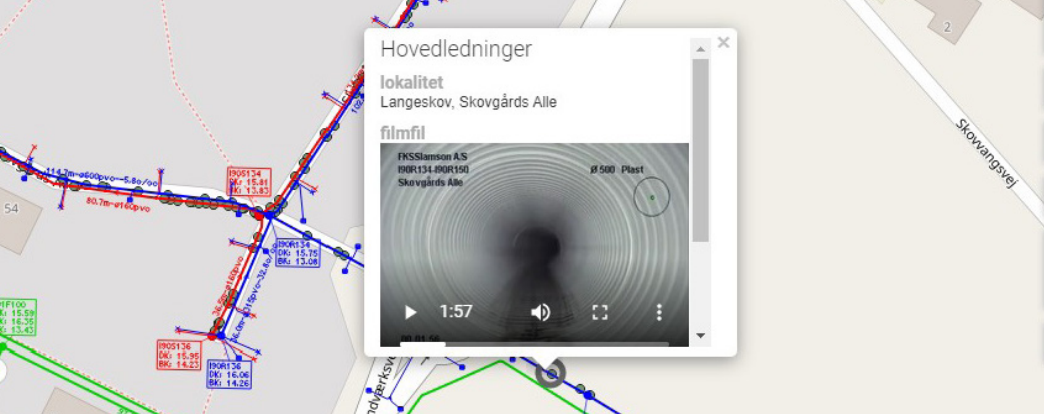

Nem adgang til dine TV-inspektioner
Med Geopartners løsning MapTV er det slut med at være ’teknisk ninja’ for at bruge data til dine praktiske opgaveløsninger. MapTV giver dig overblik over din forsynings TV-data og rapporter i én samlet løsning.
MapTV giver dig de relevante informationer lige ved hånden om forsyningens ledninger fra kloak TV-firmaet. Data kan grupperes og kategoriseres, så kun de ønskede informationer filtreres i visningen. Vigtigst af alt, giver det alle medarbejdere i forsyningen en mulighed for at se ledningernes indre, inden de serviceres eller renoveres
Udstil ét sted, brug mange steder
Løsningen udstiller data på en WebGIS kortløsning. Du kan også anvende samme data ved hjælp af de geografiske tjenester, der udstilles sammen med løsningen. Det betyder, at data kan trækkes ind i dit foretrukne geografiske værktøj, så du kun behøver at have dine masterdata liggende ét sted til deling for mange forskellige brugere og platforme.
Data fra A-Z
Data fra kloak TV-firmaet håndteres og konverteres nemt ind i løsningen. MapTL giver via en FTP adgang mulighed for, at du automatisk eller manuelt kopierer nye TV-data ind i løsningen. Når løsningen registrerer nye filer, sker en automatisk konvertering af videofiler til et internet videoformat. Samtidig sker en automatisk stedfæstelse af observationer på ledninger med udgangspunkt i de leverede DANDAS XML-filer.
De stedfæstede observationer tilføjes til de valgte kategoriseringer, der er tilpasset løsningen (f.eks. hoved- og stikledninger, øvrige, brøndrapporter). Forsyningens ledningsoplysninger bruges til at bestemme den eksakte lokation af en TV-observation. Det sikrer, at knudenummerering og tildeling af stedfæstede observationer altid er i overensstemmelse med forsyningsselskabets produktionssystem.
Brug af Map TV
Map TV geokoder og gør pdf- tv- og dandas xml oplysninger tilgængelige sammen med øvrige ledningsoplysninger der kan vises i Map Connect. Alle data udstillet af Map TV vises med standard opsætning af lag i Map Connect som geografiske kortlag. Alle kortlag kan videre udstilles som WMS/WFS tjenester. Der er ikke nogen plugin til Map TV og alle data er integreret til videre administration og brugerstyring af den lokale Map Connect administrator i organisationen.
Oversigt over lag
Der er i Map TV adgang til forskellige kvalitetssikringslag og lag til visning af detailoplysninger, videofilm og pdf rapporter, der ud over selve Map TV. Kvalitetssikringslagene gør det nemmere at fejlsøge i data og finde manglende koblinger mellem TV PDF og ledningsdata. Fejlsøgningen har først og fremmest til formål at sikre at alle koblede datakilder mellem TV lag i Map Connect og tilgængelige filer i Cloud Connect fungerer og er intakte efter der er importeret TV- og Brønd XML i DandasGraf.
Kvalitetssikringen består i en relation mellem ledningernes XML informationer og kobling til eksterne filer der ligger tilgængelige i TV hosting, via Geopartners Cloud Connect.
Der sker følgende ved hver natlig ajorføring af ledningsoplysninger:
- Scripts og regler afvikles
- Relationer i data fremsøges og gemmes
- Opdatering af kvalitetssikringslag
- Monitorering af fejl i processen meldes automatisk ind til Geopartners support. Hvis ingen fejl er sket, er kvalitetssikringen gennemført med succes og klar til brug.
Map TV kortlag
Følgende lag leveres i standard opsætning af Map TV, hvor Cloud Connect anvendes som data container til TV og rapporter.

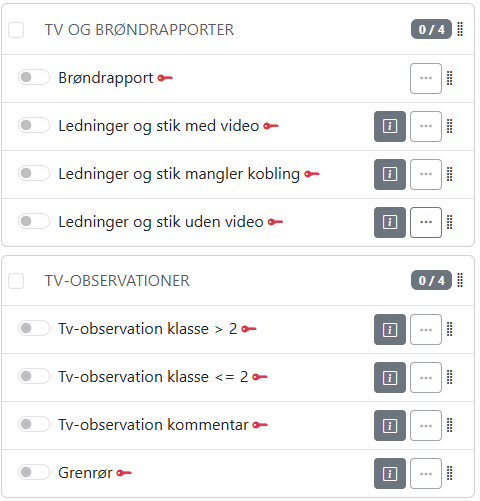

Billedet herunder viser en liste over alle lag der tilbydes udstillet. Lagene vil blive gennemgået i detlajer i det afsnittet herunder.

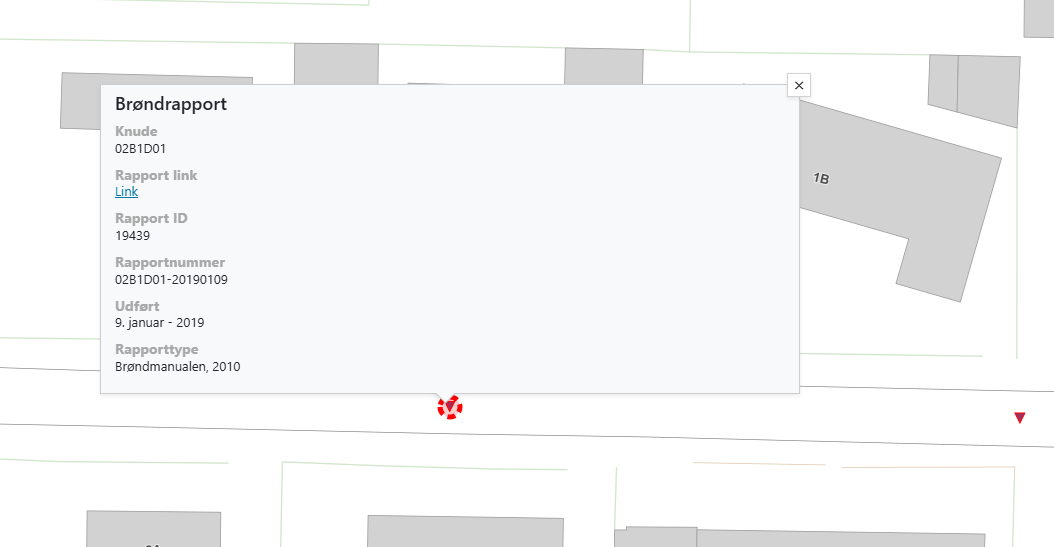

- Brøndrapport
Brøndrapport registeret på knuden i ledningsdatabasen og pdf rapport kan ses i kortet. Ved klik på rapportlinket vises brøndrapporten i et nyt faneblad.

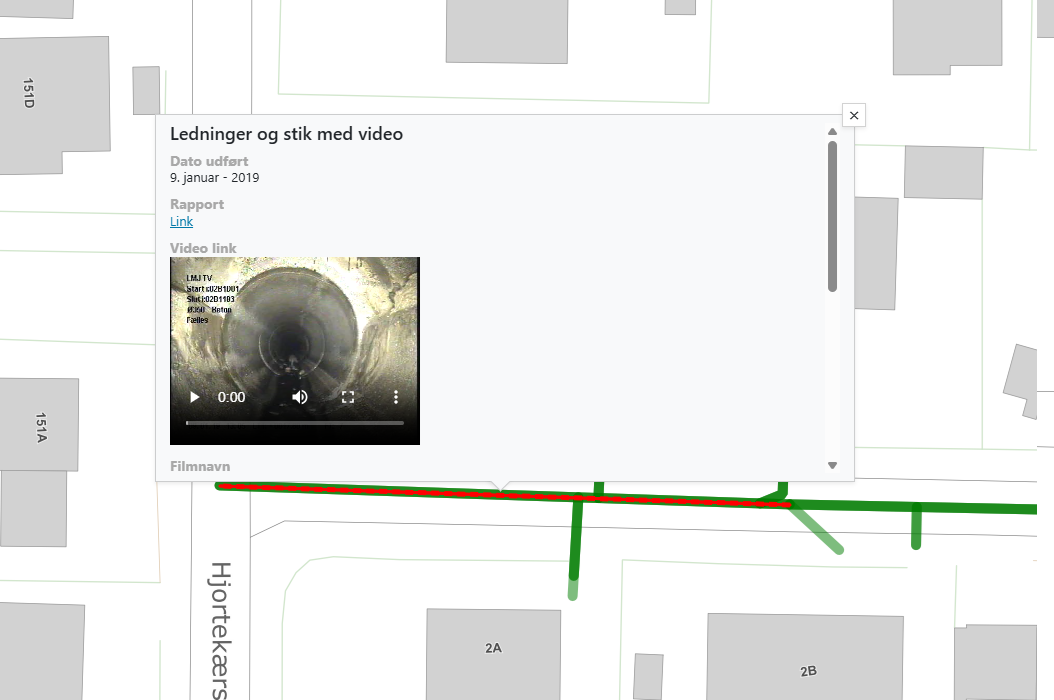

Brøndrapport - Ledninger og stik med video
Filmfil registeret på ledningen i ledningsdatabasen og video kan ses i kortet. Ved klik på rapportlinket vises TV rapporten i et nyt faneblad.

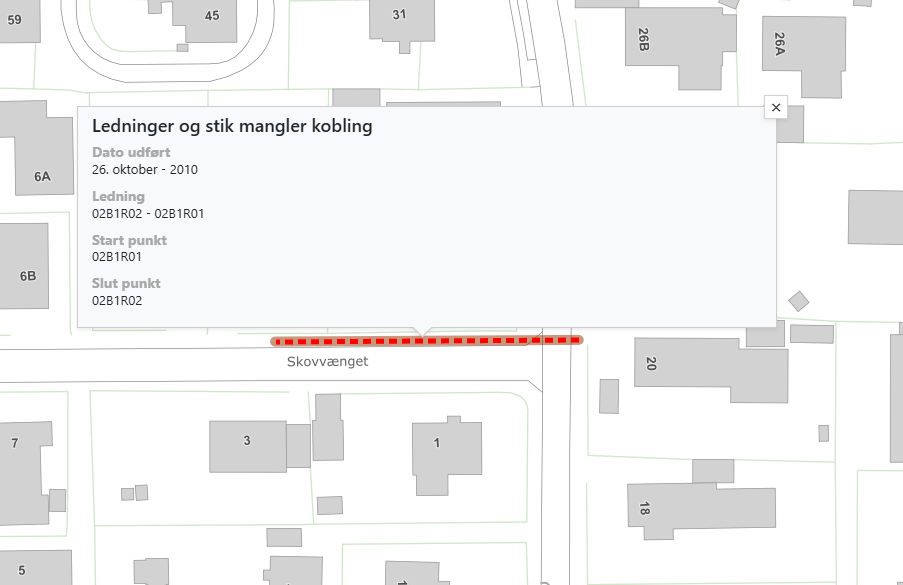

Ledninger og stik med video - Ledninger og stik mangler kobling
Ledningsstrækninger hvor der i DandasGraf er importeret TV XML. Der burde forekomme en TV videofil, men filfilen mangler at blive uploadet til Cloud Connect. Klik på info på en udvalgt ledningsstrækning for at se navnet på den videofil der mangler.

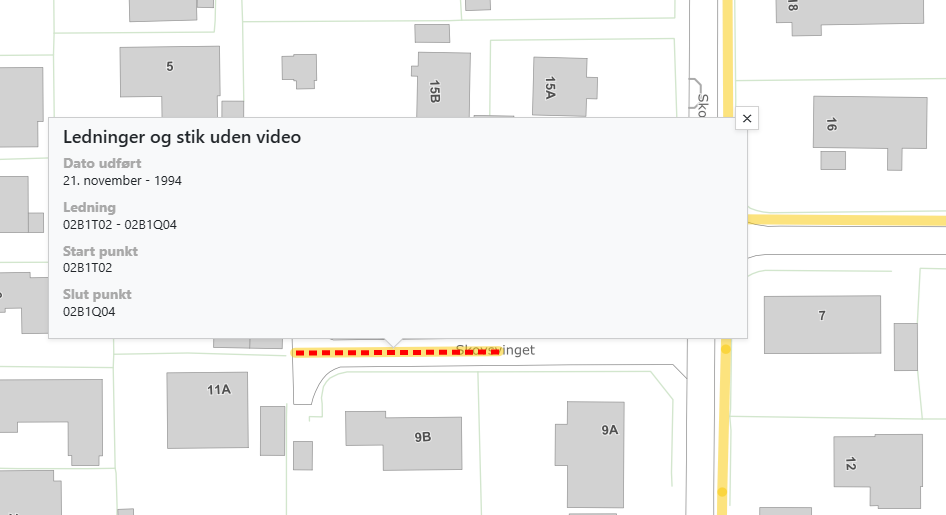

Ledninger og stik mangler kobling - Ledninger og stik uden video
Visning af ledningsstrækninger, hvor der i DandasGraf er importeret TV XML. Der kan forekomme en TV rapport, men filfilen mangler, eller er ikke angivet i TV XML.

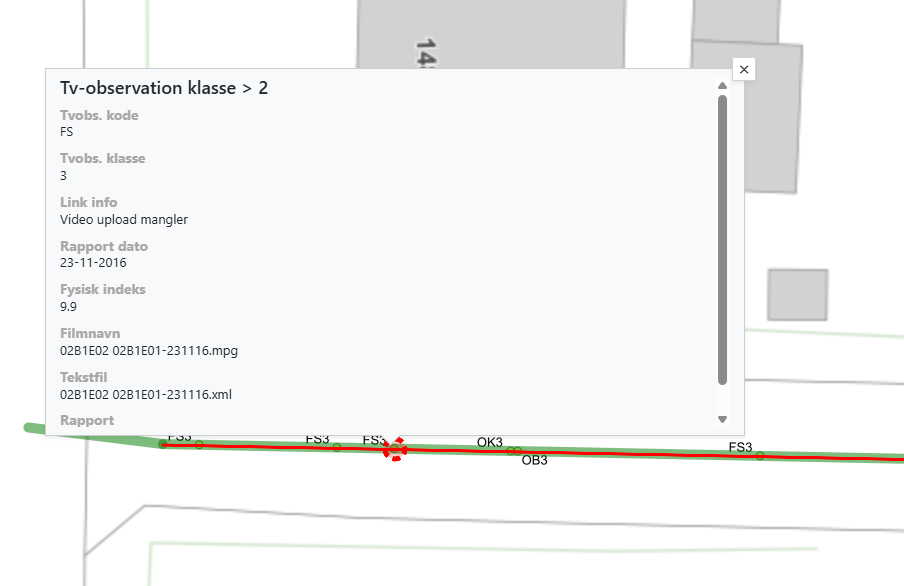

Ledninger og stik uden video - Tv-observation klasse > 2
TV-observationer, klasse større end 2

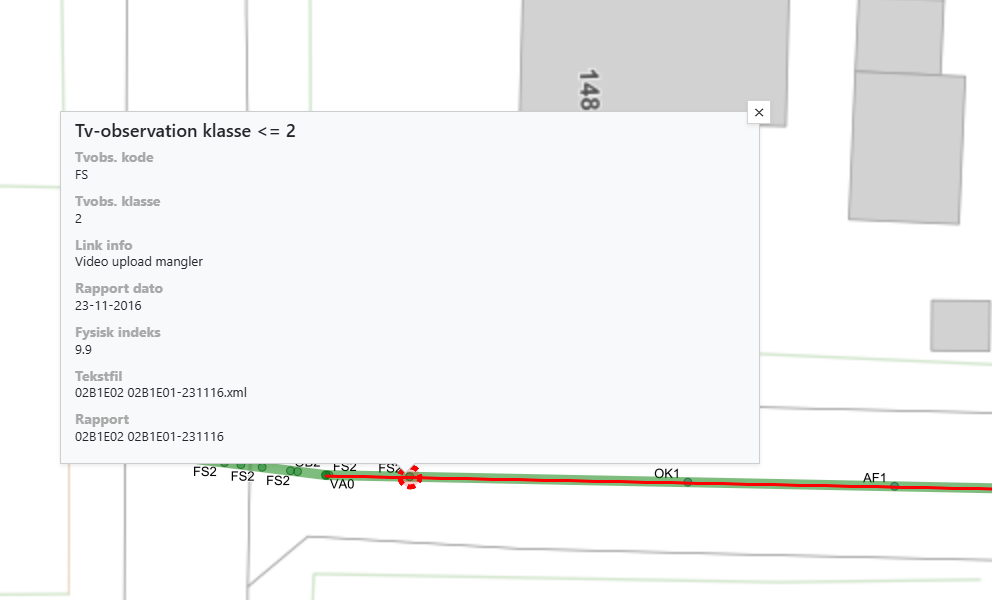

TV-observationer, klasse større end 2 - Tv-observation klasse ≤ 2
TV-observationer, klasse lig med eller mindre end 2

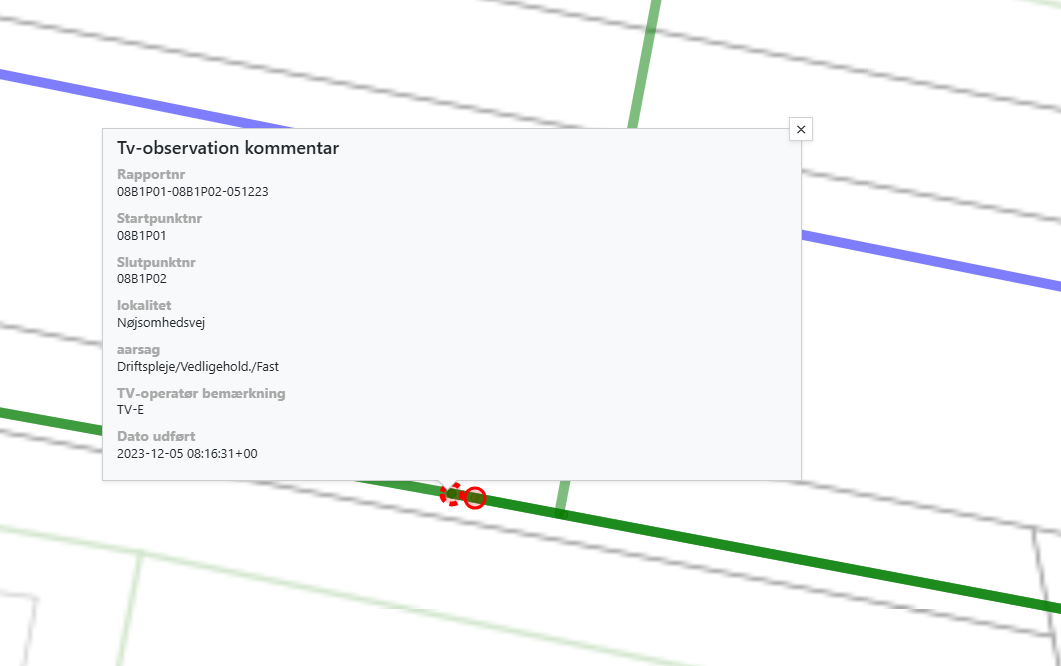

TV-observationer, klasse lig med eller mindre end 2 - Tv-observation kommentar
Kommentarer fra TV

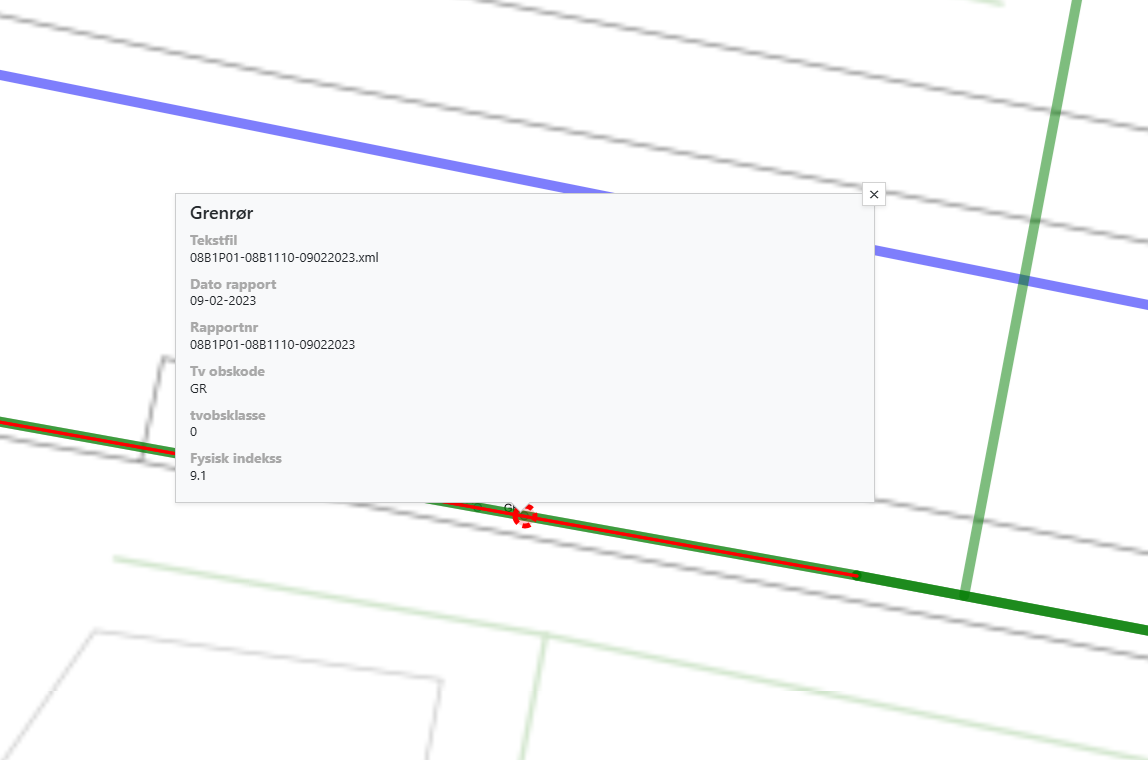

Kommentarer fra TV - Grenrør
Grenrør som TV-observation
Grenrør som TV-observation
Standardregelsættet og de automatiske opdateringer sikrer at systemet fungerer optimalt fra dag ét med minimal konfigurationsindsats fra brugeren. Denne tilgang giver en brugervenlig og intuitiv løsning hvor vedligehold kræver få eller ingen justeringer fra administratoren.
Integration med Cloud Connect
Cloud Connect er et separat tilkøb, som kan bruges til lagring og streaming af de TV-videoer og PDF-rapporter, Map TV viser fra brønde og ledninger. Se Cloud Connect-vejledningen for at komme i gang:
- Aktivér projektets tjenester, og find API-oplysningerne.

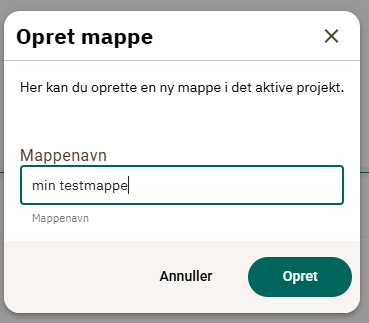

- Opret mapper, og upload TV- og PDF-filer.

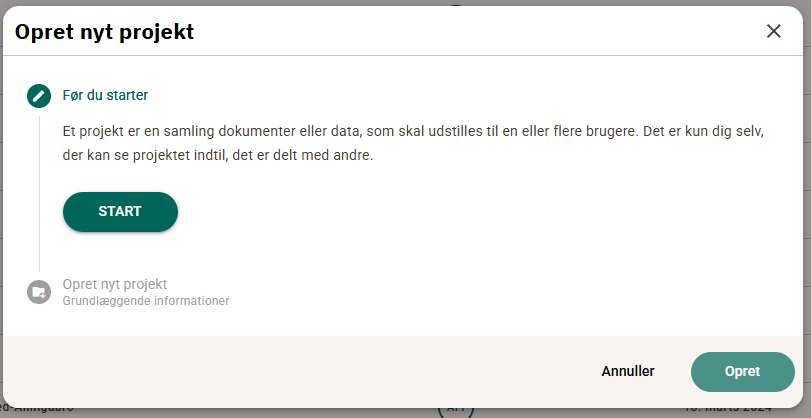

- Opret projekter, og administrer brugere og rettigheder.
- Flyt filer mellem projekter.
Krav til et Map TV-projekt

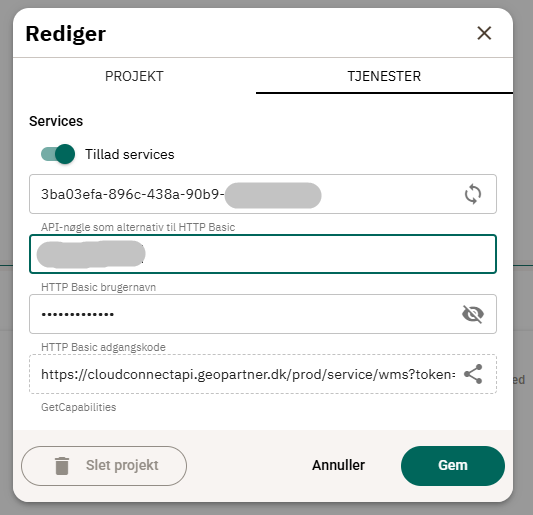

Projektets tjenester skal være aktiveret, før Map TV kan hente og streame filer fra Cloud Connect. Geopartner konfigurerer Map TV med projektets token og API-nøgle og hjælper med at sikre, at filerne kobles korrekt til TV-oplysningerne. API-nøglen og projektets øvrige adgangsoplysninger skal behandles som adgangsoplysninger.

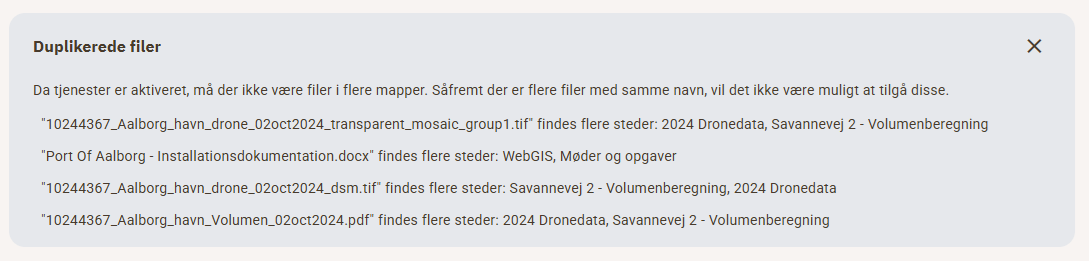

Hvert filnavn skal være unikt inden for det projekt, der er koblet til Map TV. Slå derfor Check filnavne til under projektets egenskaber. Eventuelle dubletter markeres i Cloud Connect:
Tilføj nye TV-data

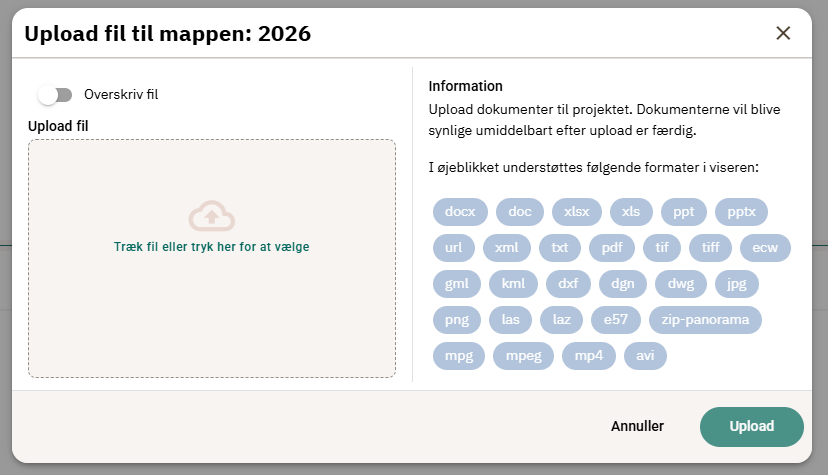

- Upload TV-videoer og PDF-rapporter til det Cloud Connect-projekt, der er koblet til Map TV.
- Importér de tilhørende DANDAS XML-filer i DandasGraf.
- Afvent den natlige ajourføring, hvor Map TV sammenkæder ledningsoplysningerne med filerne og opdaterer kvalitetssikringslagene.
Efter upload behandler Cloud Connect automatisk understøttede filer. TV-videoer konverteres til et format, der kan streames i Map TV.
Midlertidigt projekt til en TV-entreprenør

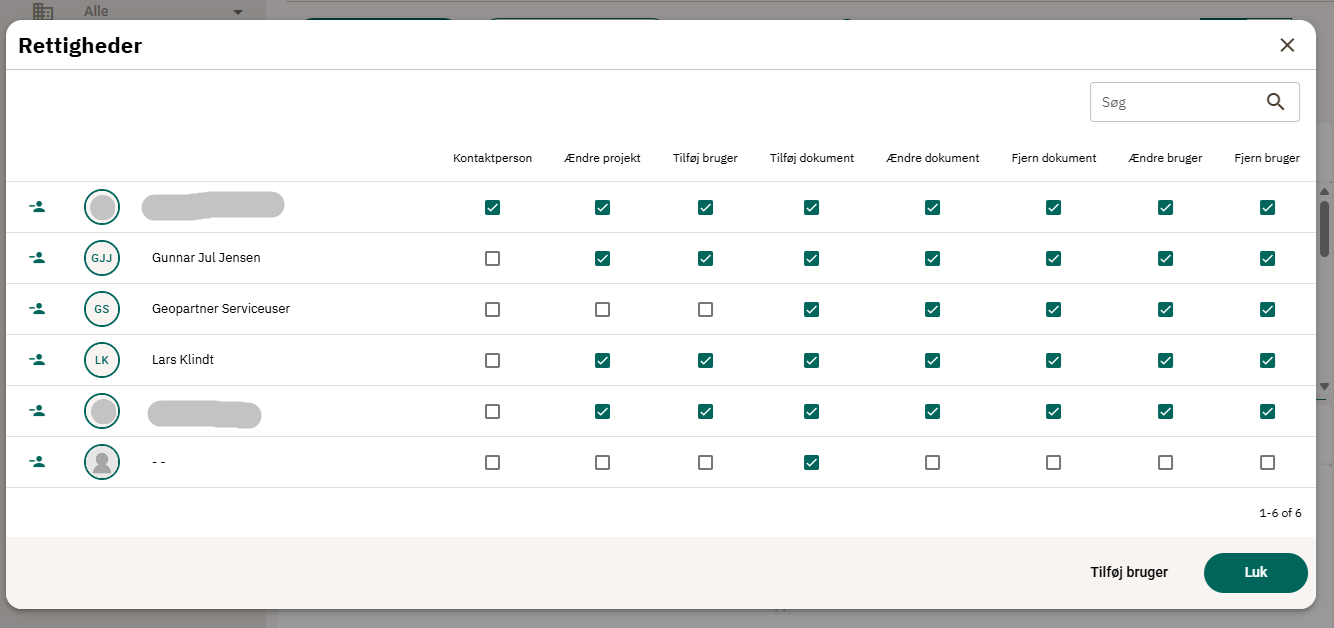

Ved nye TV-opgaver kan leverancer fra entreprenøren placeres i et separat, midlertidigt Cloud Connect-projekt. Giv entreprenøren de nødvendige projektrettigheder, og undlad at aktivere tjenester, hvis projektet alene bruges til aflevering. Når leverancen er kontrolleret, importeres XML-filerne i DandasGraf, mens de relevante TV- og PDF-filer flyttes til det projekt, der er koblet til Map TV.
Se Cloud Connect-vejledningen for at oprette projektet, tildele adgang og flytte filerne.
